1.4 SUN-NGR-□系列 中性點接地變小電阻成套裝置
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、產品概述
SUN-NGR系列（組合式）中性點接地電阻裝置適用于3~66KV以電纜線路為主的城市配電網、大型工礦企業、機場、港口、地鐵等重要電力用戶的配電網以及發電廠發電機和廠用電系統。

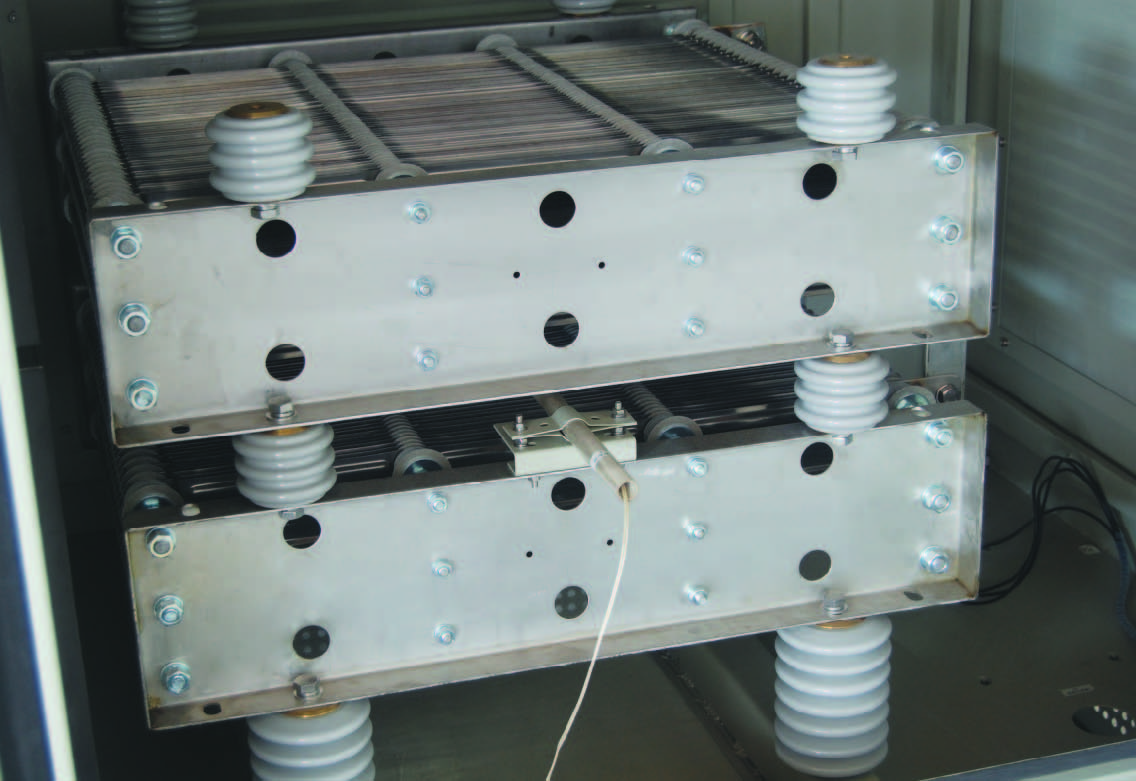

產品電阻元件采用原裝進口或國產優質鎳鉻合金電熱金屬材料，具有耐高溫、抗氧化性能力強、抗拉強度高、電阻率高及阻值穩定等優良特點，尤其是在高溫1000℃下仍然能夠保持良好的電熱金屬性能，產品運行安全、可靠。
根據不同的接線方式或客戶需求，可配置環氧樹脂澆注干式接地變壓器、零序電流互感器、單相隔離開關、電阻器在線監測裝置、加熱器以及溫濕度控制器等。
二、性能特點
SUN一NGR系列中性點接地電阻元件采用電阻專用、特殊配方的不銹鋼合金制造，其主要性能特點有；
耐受高溫：熔點為（1375-1500℃ )，最高使用溫度1000℃；
抗拉強度高：抗拉強度700Mpa，在900~1000℃高溫下，機械強度基本保持不變；
電阻率高：電阻率為1.25Ω·m,有利于減小電阻元件尺寸；
阻值穩定：電阻溫度系數1.05X10-4Ω/℃，在高溫情況下阻值變化很小，有利于保證保護的靈敏度；
抗氧化能力強：在1000℃左右的高溫下仍能保持良好的抗氧化性能。適宜于污染嚴重的環境；
高韌性：在溫度劇烈變化的運行條件下，仍保持良好的韌性，不易斷裂；
類型齊全：按照通流能力的大小，有帶狀、柵格型、螺旋繞線型、肋形繞線型、平滑繞線型等多種結構類型電阻元件；
電阻元件模塊化：每種類型的電阻制造成多種規格的標準元件，實現模塊化。通過串、并聯的方法，可以任意組合，以適應您對通流能力、電壓、阻值等各種參數的要求，替換方便；
最佳散熱設計：柜體結構具有最佳的冷卻氣流通路，散熱效果良好，消除了局部高溫點和易灼燒點；
使用壽命長：承諾使用壽命30年?？蛻艋卦L發現，在役在的電阻柜中，運行時間最長的已超過50年。
三、執行標準
DL/T780-2001－ 配電系統中性點接地電阻器
GB6450－ 干式電力變壓器
DL/T620-1997－交流電氣裝置地過電壓保護和絕緣配合
GB/T16927-1997－高電壓試驗技術
GB1208-1997－電流互感器
GB4208-1993－外殼防護等級(IP代碼)
IEEE32-1972－中性點接地裝置的技術、術語和試驗
GB311.1-1997－高壓輸配電設備的絕緣配合
DL/T593-1996－高壓開關設備共用訂貨技術導則
GB/T11022-1999－電氣裝置安裝工程電氣設備交接試驗標準其他相關國際及電力行業標準
四、適用條件
空氣溫度：上限+50℃，下限-35℃
海拔高度：一般不超過1000m
風壓：不大于700Mpa（相當于風速34m/s )
地震烈度：不大于8級
覆冰厚度：不大于15mm
污穢等級：不大于IV級
五、產品種類
配電網小電阻接地電阻裝置
配電網中電阻接地電阻裝置
配電網高電阻接地電阻裝置
發電機中性點高電阻接地電阻裝置
六、產品參數
適用電壓：0.4kV~110kV
允許通流：可選
標稱電阻：可選
允許通流時間：10s、30s、60s、10min、連續運行;
進出線方式：上進下出、下進下出、側進側出、側進下出；
安裝地點：戶內、戶外；
口允許溫升：通流時間為10s、30s、60s時為760℃；通流時間為10min時為610℃；連續運行時為385℃ ;
零序電流互感器：需方可選。
SUN-NGR-6.3/100-10
SUN-NGR-6.3/200-10
SUN-NGR-6.3/400-10
SUN-NGR-6.3/600-10
SUN-NGR-6.3/1000-10
SUN-NGR-10/100-10
SUN-NGR-10/200-10
SUN-NGR-10/400-10
SUN-NGR-10/600-10
SUN-NGR-10/1000-10
SLUN-NGR-20/400-10
